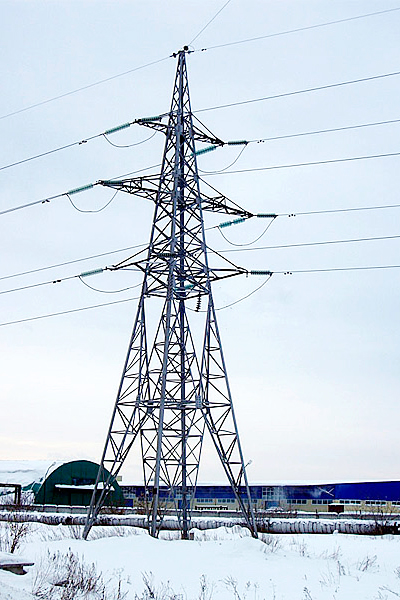

Такие опоры являются одним из главных конструктивных элементов линий электропередач, который отвечает за крепление и подвеску электропроводов на необходимом уровне.

Данная 3D модель опоры ЛЭП У110-2+14 конструкция предназначена для сооружения линий электропередач напряжением от 35 кВ до 220 кВ, расчётная температура наружного воздуха при этом может доходить до - 65 °С.

Опоры можно поделить на четыре основные группы в зависимости от назначения:

1

Угловые опоры ЛЭП
(устанавливаются в местах поворота линии)

  2

Анкерные опоры ЛЭП
(служат для натяжения проводов)



3

Промежуточные опоры ЛЭП
(провода крепятся в поддерживающих зажимах)

  4

Концевые опоры ЛЭП
(устанавливаются на концах линии)



В качестве антикоррозийного покрытия опор ЛЭП используется:

  • горячее цинкование;
  • системы холодного цинкования;
  • другие покрытия по согласованию с заказчиком.

Прожекторные мачты

Мачты, как сооружения менее металлоемкие и более дешевые по сравнению с башнями, широко применяются в качестве опор антенных сооружений:


Телевизионные

Мачты GSM

Молниеотводы

ООО «СЗМК» производит не только прожекторные мачты и молниеотводы, также изготавливаются различные металлоконструкции (крепежные элементы, тросостоики, площадки, лестницы) на железобетонные прожекторные мачты.

Качество продукции отслеживается службой технического контроля при помощи УЗК, рентгеновского контроля, цветной дефектоскопии и пр. Завод «СЗМК» является производителем металлических опор наружного освещения различного по типам, назначению, а также производит по чертежам и эскизам Заказчика нестандартные металлические опоры уличного освещения.

Характеристики/Фотографии

Опоры ЛЭП

Промежуточные прямые опоры устанавливаются на прямых участках линии. На промежуточных опорах с подвесными изоляторами провода закрепляются в поддерживающих гирляндах, висящих вертикально; на опорах со штыревыми изоляторами закрепление проводов производится проволочной вязкой. В обоих случаях промежуточные опоры воспринимают горизонтальные нагрузки от давления ветра на провода и на опору и вертикальные - от веса проводов, изоляторов и собственного веса опоры.

Промежуточные угловые опоры устанавливаются на углах поворота линии с подвеской проводов в поддерживающих гирляндах. Помимо нагрузок, действующих на промежуточные прямые опоры, промежуточные и анкерно-угловые опоры воспринимают также нагрузки от поперечных составляющих.

Прожекторные мачты

На мачтах есть площадки и лестницы, установлены светильники, а отдельно стоящие молниеотводы изготавливаются без лестниц, площадок и светильников.

Стальные прожекторные мачты имеют вид свободно стоящих стоек решетчатой конструкции из углового и листового проката.

Материалы, из которых изготавливаются мачты - углеродистые стали классов С235, С245, С255 и низколегированные стали класса С345 в зависимости от расчетного сопротивления, толщины и вида проката, расчетной температуры эксплуатации.
